Wand-Gemonteerde behuizing voor elektrische instrumenten
Het gestandaardiseerde behuizingsplatform voor industriële instrumenten, PLC's en besturingssystemen
Uw printplaat, HMI of sensorarray verdient meer dan een generieke box. Dit is de behuizing die van uw instrument een veld-klaar product maakt.
🔧 Configureer voor uw instrument
🏷️ OEM Private Label vanaf 50 stuks
📐 Aangepaste uitsparingen voor beeldschermen, connectoren en antennes
Noem het niet langer een doos. Noem het een platform.
Elk industrieel instrument -, of het nu eenPLC-controller, een Power Quality Analyzer, een externe telemetrie-eenheid of een aangepaste IoT-gateway- heeft drie dingen nodig om te overleven in het veld:
Fysieke beschermingtegen stof, vocht en stoten
Thermische stabiliteitvoor gevoelige elektronica
Aanwezigheid van het merkdat straalt professionaliteit uit voor uw eindklant
De QHECOWand-Gemonteerde metalen instrumentenbehuizingis ontworpen als eenconfigureerbaar platform, geen grondstoffencontainer. Wij verkopen u geen hol omhulsel en wensen u veel succes. Wij leveren eenproductie-klare behuizingdat integreert met de vormfactor, de connectorindeling en de thermische vereisten van uw instrument -, zodat u zich kunt concentreren op uw elektronica en niet op de metaalproductie.
Van printplaat tot veldproduct - Zonder fabricagehoofdpijn
| Jouw uitdaging | Hoe deze behuizing het oplost |
|---|---|
| Het HMI-display heeft een uitsparing in de rand nodig | CNC-gefreesde rechthoekige of ronde openingen met ±0,5 mm tolerantie, ontbraamde randen, klaar voor pakkingplaatsing |
| Sensorkabels hebben een afgedichte invoer vanuit 6 richtingen nodig | Aangepaste wartelplaatindelingen: boven, onder, zijkanten of achterkant - afgestemd op de steek van uw connector |
| Draadloze module heeft antennedoorvoer nodig | Voor-geperforeerde antennegaten van het type SMA/N- met waterdichte kabelwartelopties |
| PLC genereert warmte in een afgesloten behuizing | Berekende ventilatiepatronen, optionele ventilator-uitsparingen met IP55-filtersets of volledig afgedichte ontwerpen met natuurlijke convectie |
| Uw merk moet centraal staan | Laser-geëtst logo op de deur, zijde-gescreende modelnummers, op maat-gekleurde poedercoating passend bij uw merkpalet |
| De klant heeft een multi-market-certificering nodig | IEC 62208, CE, RoHS-norm; UL 508A- en CSA-paden beschikbaar voor implementatie in Noord-Amerika |
Wat de foto ons vertelt - en wat we daarnaast bedenken

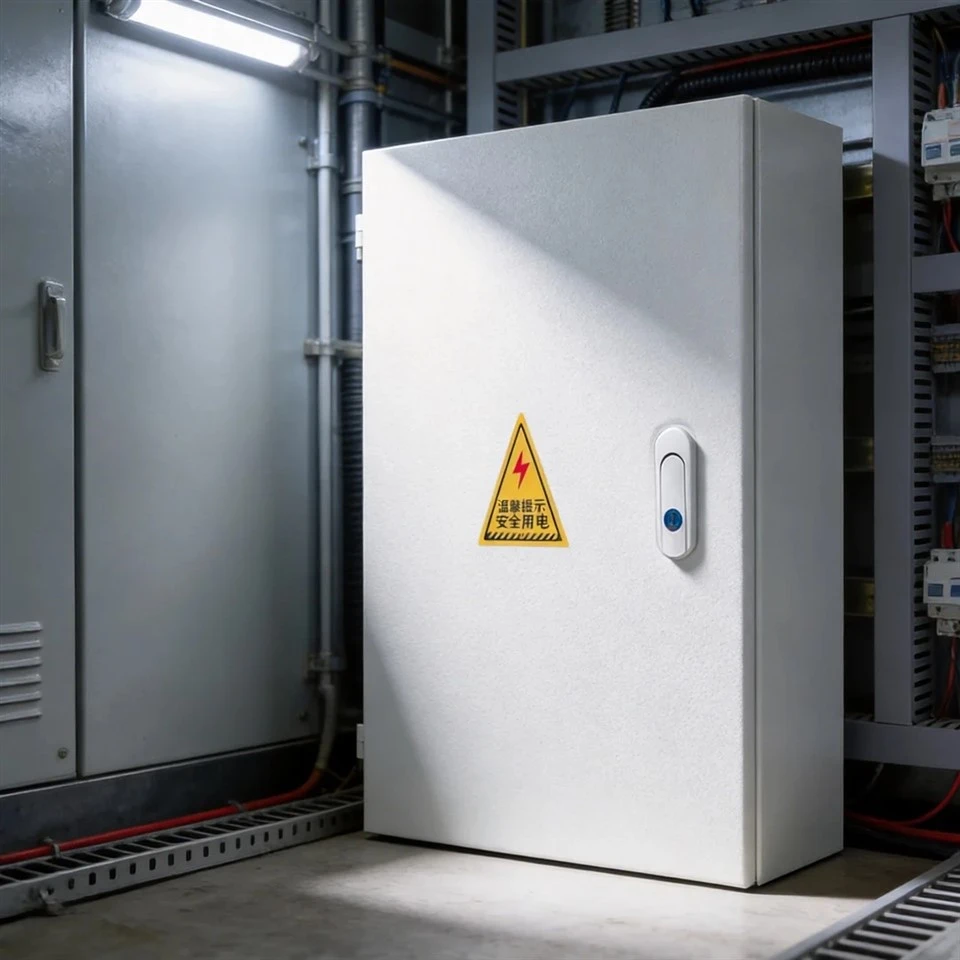

De afbeelding die u heeft geüpload toont een strakke, professionele, aan de muur-gemonteerde instrumentbehuizing in een actieve elektrische ruimte. Hier is de technische logica achter elk zichtbaar detail:
| Visuele details | Functionele techniek |
|---|---|
| Glad, ononderbroken deuroppervlak | Ideaal canvas voorHMI-montageofbranding- geen ribben, ventilatieopeningen of uitsteeksels die de installatie van het display of de zichtbaarheid van het logo belemmeren |

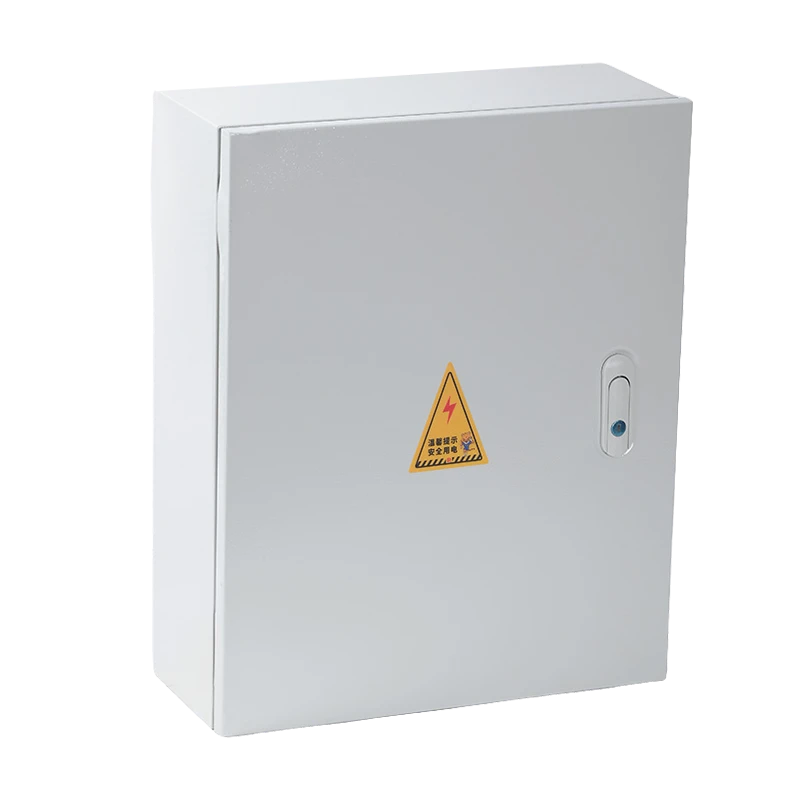

| Driehoekig waarschuwingslabel (ISO 7010 W012) | Standaardmarkering voor elektrische gevaren; wij leverenaangepaste veiligheidslabelsin elke taal of conformiteitsnorm (OSHA, ANSI Z535, IEC 60417) |

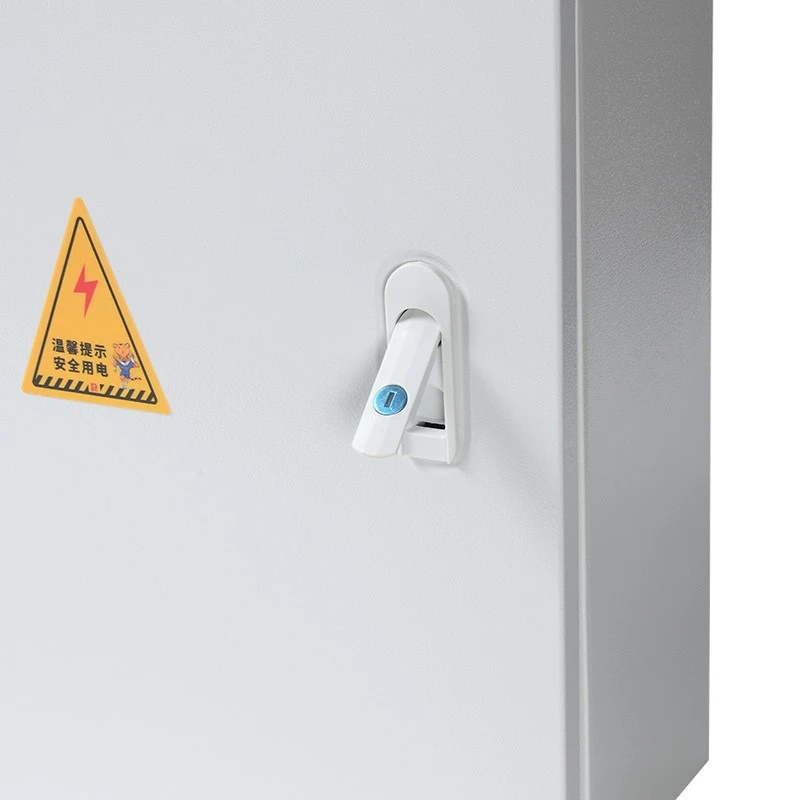

| Strakke, verzonken-deurkruk met druk-grendel | Bediening met één- hand voor technici die handschoenen dragen;upgrades van sleutel-slot of hangslotbeschikbaar voor fraudebestendige-toepassingen |
| Schoon zijprofiel, geen externe scharnieren | Verborgen scharnierontwerp- zorgt voor een slanke wandprojectie en voorkomt gevaar voor haken en ogen in smalle gangen |
| Installatie op vloer-niveau naast kabelkanaal | Wartelplaten voor ingang-onderuitlijnen met vloer-draagsystemen; we kunnen ingangen vooraf-snijden, zodat deze overeenkomen met de breedte van uw kabelkanaal |
| Industriële-kwaliteit epoxyafwerking onder tl-verlichting | Hoog-glanzende of getextureerde poedercoatingopties; UV-stabiel voor instrumentbehuizingen binnen en buiten |
Het instrumentintegratiespecificatieblad
| Specificatie | Details |
|---|---|
| Behuizingstype | Wand-gemonteerde metalen instrumentbehuizing/behuizing voor bedieningspaneel |
| Lichaamsmateriaal | Koud-gewalst staal (1,2 mm–1,5 mm) standaard; roestvrij staal 304/316 optioneel |
| Deurontwerp | Enkele-deur, naadloze voorkant; optioneel transparant polycarbonaatvenster voor HMI-zichtbaarheid |
| Montage | Externe gesleufde nokken voor installatie in beton, metselwerk of stijl-muur |
| Beschermingsgraad | IP55 (standaard) / IP56 / IP65 / IP66 (op maat) |
| Oppervlakteafwerking | Epoxy poedercoating, RAL 7035 (lichtgrijs); elke RAL-kleur vanaf 50 stuks |

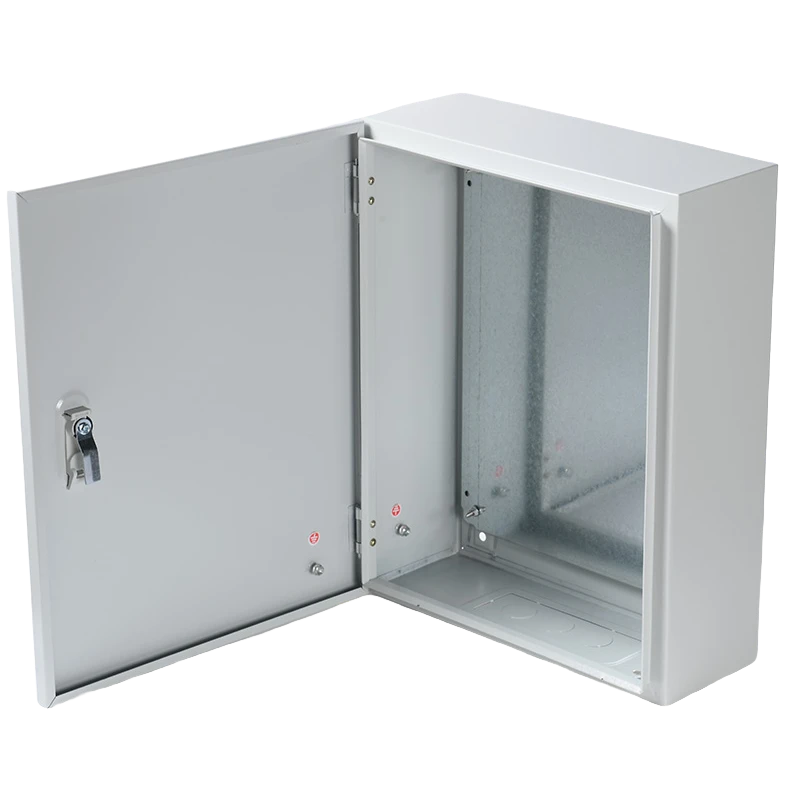

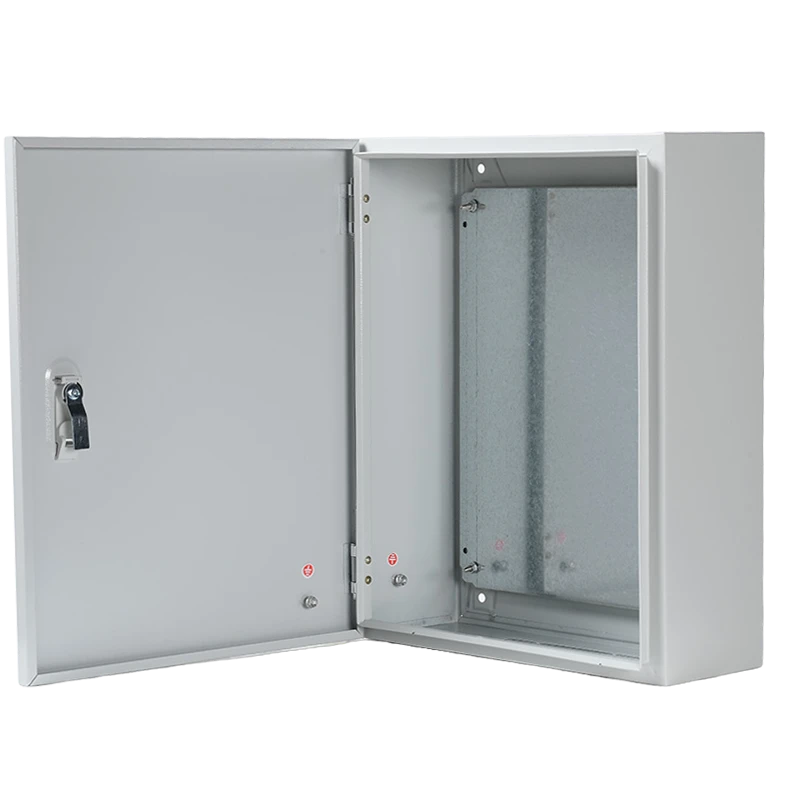

| Interne montage | 35 mm DIN-rail (staal of aluminium); gegalvaniseerde montageplaat (2,0 mm–3,0 mm); verstelbare dieptebeugels |
| Kabelingang | Ongeboorde (blanco) of voor-geperforeerde wartelplaten; PG / NPT / metrische draadopties |
| Ventilatie | Stevige (afgedichte) passieve ventilatieopeningen met lamellen of ventilator-uitsparing met filter |
| Vergrendelingsopties | Kwartel-draai nokkenslot, sleutelslot, druk-knopsluiting, hangslotbeugel |

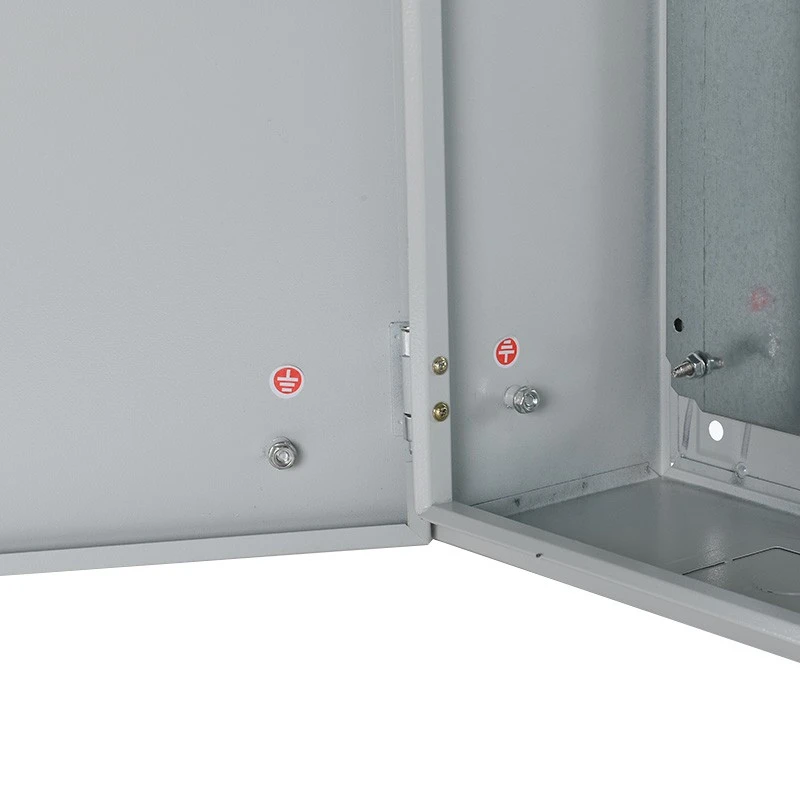

| Continuïteit van de aarde | Interne PE-bout + externe aardklem; koperen aardrail optioneel |
| Naleving | IEC 62208, IEC 61439-2 (ingevuld), CE, RoHS; UL 508A beschikbaar |
Drie integratieniveaus - passen bij uw productiefase
Niveau 1: Developer Kit (lege behuizing)
Kale doos met montageplaat en DIN-rail
U maakt een prototype van uw instrumentindeling
Snelste monsterlevering (5–8 dagen)
Niveau 2: pre-productievalidatie (component-klaar)
CNC-uitsparingen voor uw displays, connectoren en antennes
Voor-bedrade aansluitblokken en aardingsinfrastructuur
Je installeert je elektronica; wij verzorgen het metaalwerk
Niveau 3: productierun (volledig geïntegreerd en merkgebonden)
Uw instrument wordt in onze behuizing geïnstalleerd, bedraad en getest
Private-label-branding: logo, modelnummer, kleur, handleiding
Verzending rechtstreeks naar uw distributeur of eindklant - whitelabel- gereed
Gebouwd voor instrumentmerken - Niet alleen elektrische aannemers
Terwijl standaard verdeelkasten aannemers bedienen, dient dit behuizingsplatformproductbedrijven:
| Wie bestelt dit | Wat ze binnenin bouwen |
|---|---|
| Automatiseringssysteemintegratoren | PLC + HMI-bedieningspanelen voor OEM's van machines |
| Energiebeheerbedrijven | Analysers voor stroomkwaliteit, behuizingen voor sub{0}}metering |
| IoT- en telemetrie-startups | Edge computing-gateways, LoRaWAN-sensorhubs |
| Milieumonitoringbedrijven | Luchtkwaliteit/waterkwaliteit analyserbehuizingen |
| Beveiligings- en toegangscontrolemerken | Biometrische lezercontrollers, PoE-schakelaarbehuizingen |
| Distributeurs van medische hulpmiddelen | Isolatiestroommonitors, UPS-distributiepanelen |
Als uw product een printplaat, een display of een communicatiemodule heeft, is deze behuizing uw snelste weg van prototype naar productie.
OEM en private label - Uw merk, onze productie
Wij opereren als uwonzichtbare productiepartner:
| OEM-service | Vermogen |
|---|---|
| Kleuraanpassing | Elke RAL-code; getextureerde of glanzende afwerking |
| Logo-applicatie | Lasergraveren, zijde-zeefdruk, aluminium naamplaatjes in reliëf |
| Aangepaste uitsparingen | Etalages, knoopsgaten, LED-indicatie-openingen, antennepoorten, ventilatieroosters |
| Verpakking | Neutraal witte-doos met uw merk; retail-klare verpakking |
| Documentatie | Aangepaste installatiehandleidingen, bedradingsschema's, conformiteitscertificaten in uw merksjabloon |
| Volgen van serienummers | Barcode-/QR-codelabels gekoppeld aan productiebatch- en testrecords |
| Drop-verzending | Blind-verzend rechtstreeks naar uw eindklanten met uw retouradres |
Minimale OEM-bestelling: 50 eenheden voor merkkleur/logo. Op maat gemaakte uitsparingen verkrijgbaar vanaf 1 stuk.
Certificeringen en toegang tot de wereldwijde markt
| Certificering | Relevantie |
|---|---|
| IEC 62208 | Standaard voor lege behuizingen - basislijn voor wereldwijde acceptatie |
| IEC 61439-2 | Montagenorm voor laag-spanningsschakelaars (indien voorzien van onderbrekers/rails) |
| CE-markering | Markttoegang tot de Europese Economische Ruimte |
| RoHS | Beperking van gevaarlijke stoffen - verplicht voor Europese en milieugereguleerde aanbestedingen |
| IP55 / IP65 / IP66 | Bescherming tegen binnendringing voor binnen-, buiten-, wash-- en stoffige omgevingen |
| UL 508A | Industriële bedieningspanelen - op aanvraag beschikbaar voor Noord-Amerikaanse projecten |
| ISO9001:2015 | Certificering van kwaliteitsmanagementsysteem |
Veelgestelde vragen - Vragen van instrumentfabrikanten
Vraag: Kun je een precies rechthoekig gat maken voor een 7-inch HMI-touchscreen?EEN: Ja. Wij CNC-bewerkte displayuitsparingen volgens uw exacte tekening (tolerantie ± 0,5 mm) met ontbraamde randen. Indien nodig kunnen wij ook de montagering en pakking leveren.
Vraag: Om esthetische redenen hebben we een behuizing nodig zonder zichtbare externe schroeven. Is dat mogelijk?EEN: Absoluut. Ons verborgen-scharnierende, verzonken-grendelontwerp elimineert externe bevestigingsmiddelen aan de deurzijde. Montagenokken bevinden zich aan de zijkanten en achterkant, onzichtbaar vanaf de voorkant.
Vraag: Kunt u onze gespecificeerde klemmenblokken, DIN-railvoedingen en koelventilatoren vóór verzending installeren?A: Ja - volledige paneelmontage is onze kernservice. Stuur ons uw stuklijst en lay-outtekening; wij sourcen, installeren, bedraden en testen. U ontvangt een plug-en-play-product.
Vraag: Ondersteunt u niet-rechthoekige vormen of configuraties met meerdere- deuren?EEN: Ja. Terwijl de foto een standaardkast met één- deur toont, vervaardigen wij behuizingen met meerdere- compartimenten, L--vormige indelingen en diepte-uitbreidingstoevoegingen- voor instrumenten die back-upbatterijen nodig hebben.
Vraag: Wat is de doorlooptijd voor een op maat gemaakte, op maat gemaakte -productierun van 200 eenheden?A: Doorgaans 18–25 dagen na goedkeuring van de tekening. Bij de eerste-bestellingen is een pre-productiemonster ter goedkeuring inbegrepen, voordat de volledige uitvoering wordt uitgevoerd.
Technische vergelijking: waarom deze behuizing boven een standaard aansluitdoos
| Functie | Standaard aansluitdoos | QHECO-instrumentbehuizing |
|---|---|---|
| Deurontwerp | Plat of geribbeld - niet weergave-vriendelijk | Naadloze voorkant- geoptimaliseerd voor HMI/branding |
| Uitsnijdingsmogelijkheid | Geen; DIY-boren van gaten IP-classificatie | Fabriek CNC-bewerkingbehoudt de IP-integriteit |
| Interne lay-out | Lege leegte | DIN-rail + montageplaat + kabelmanagementvooraf-geïnstalleerd |
| Thermisch ontwerp | Alleen passief, geen berekening | Opties voor technische ventilatie of geforceerde lucht-op basis van warmtebelasting |
| Branding | Geen | Volledige OEM: kleur, logo, label, handleiding |
| Doelgebruiker | Elektricien ter plaatse | Productbedrijf dat eindproducten verzendt |
Oproep tot actie - Van prototype tot productierun
Je hebt het instrument. Wij hebben het behuizingsplatform. Laten we ze combineren.
Stap 1:Stuur ons uw instrumentafmetingen, connectorindeling of een handschets
Stap 2:Wij retourneren binnen 24 uur een 3D-opmaakvoorstel en offerte
Stap 3:Keur het monster goed; wij vervaardigen uw merkproductierun
